Urządzenie do badania hydrantów wewnętrznych Hydro-check HC-02

Urządzenie do badania hydrantów wewnętrznych Hydro-Check HC-02

z pojemnikiem na wodę (beczka 50 L)

Profesjonalny i atestowany zestaw do pomiaru ciśnienia oraz wydajności hydrantów wewnętrznych, przeznaczony do zastosowań serwisowych, kontrolnych i odbiorowych. Hydro-Check HC-02 to kompletne urządzenie pomiarowe wykorzystywane podczas przeglądów okresowych hydrantów wewnętrznych w budynkach użyteczności publicznej, przemysłowych i mieszkalnych.

Zastosowanie urządzenia

Zestaw Hydro-Check HC-02 przeznaczony jest do badania hydrantów wewnętrznych:

• DN25, DN33, DN52 oraz ZH52,

• w ramach okresowych przeglądów technicznych,

• podczas badań odbiorowych instalacji hydrantowych,

• w obiektach przekazywanych do użytkowania.

Urządzenie umożliwia precyzyjny pomiar parametrów hydraulicznych hydrantu bezpośrednio w miejscu instalacji.

Konstrukcja i jakość wykonania

Zestaw wykonany jest z wysokiej jakości materiałów odpornych na wilgoć, wodę i ciśnienie robocze do 16 bar.

• korpusy i elementy metalowe wykonane ze stopów mosiądzu i aluminium,

• wysoka odporność eksploatacyjna w warunkach terenowych,

• solidna skrzynka transportowa oraz pojemnik na wodę 50 L.

Dysze pomiarowe i dokładność pomiaru

Urządzenie wyposażone jest w wzorcowane dysze pomiarowe, dla których laboratoryjnie wyznaczono współczynniki K, dedykowane do konfiguracji Hydro-Check HC-02.

• wysoka powtarzalność wyników,

• dokładny pomiar wydajności i ciśnienia,

• stabilna charakterystyka przepływu.

Wartości współczynników K zostały udokumentowane przez:
Laboratorium Instytutu Inżynierii Cieplnej i Procesowej Wydziału Mechanicznego Politechniki Krakowskiej
oraz Główny Urząd Miar (GUM).

Dysze produkowane są zgodnie z normą ISO 2768-1, klasa tolerancji m, z zachowaniem wysokiej dokładności wymiarowej.

Manometr i metrologia

Zestaw wyposażono w manometr glicerynowy klasy 1,6 (EN 837-1), którego poprawność wskazań potwierdzają:

• świadectwo kontroli metrologicznej w odniesieniu do wzorców roboczych wzorcowanych w PCA / GUM,

• dokumentacja wydana przez Laboratorium SOLID-BHP LAB.

Zgodność z normami i przepisami

Pomiary realizowane przy użyciu Hydro-Check HC-02 są zgodne z:

• PN-EN 671-1:2012

• PN-EN 671-2:2012

• PN-EN 671-3:2002

• PN-B-02865:1997

• Rozporządzeniem MSWiA z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów.

Urządzenie nie wymaga certyfikatu CNBOP, ponieważ stanowi sprzęt pomiarowy, a nie podręczny sprzęt gaśniczy.

Atesty, opinie i rejestracje

Urządzenie Hydro-Check HC-02 posiada:

• Atest PZH Narodowego Instytutu Zdrowia Publicznego,

• ekspertyzę GUM,

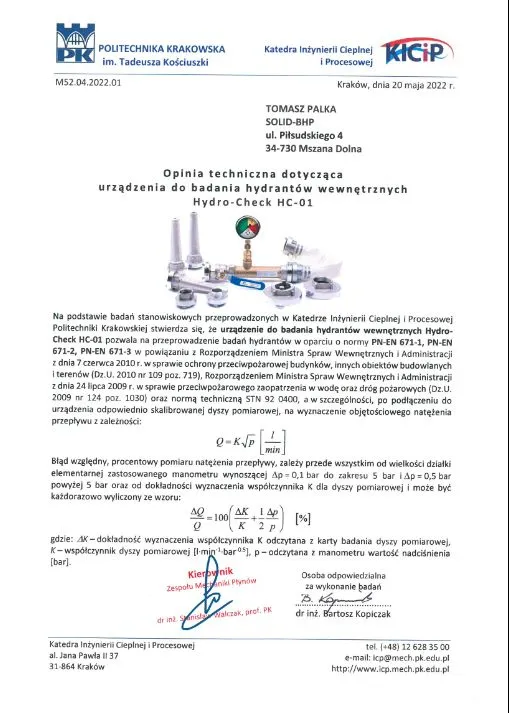

• opinię techniczną Politechniki Krakowskiej,

• rejestrację w Urzędzie Patentowym RP,

• rekomendację Stowarzyszenia Pożarników Polskich.

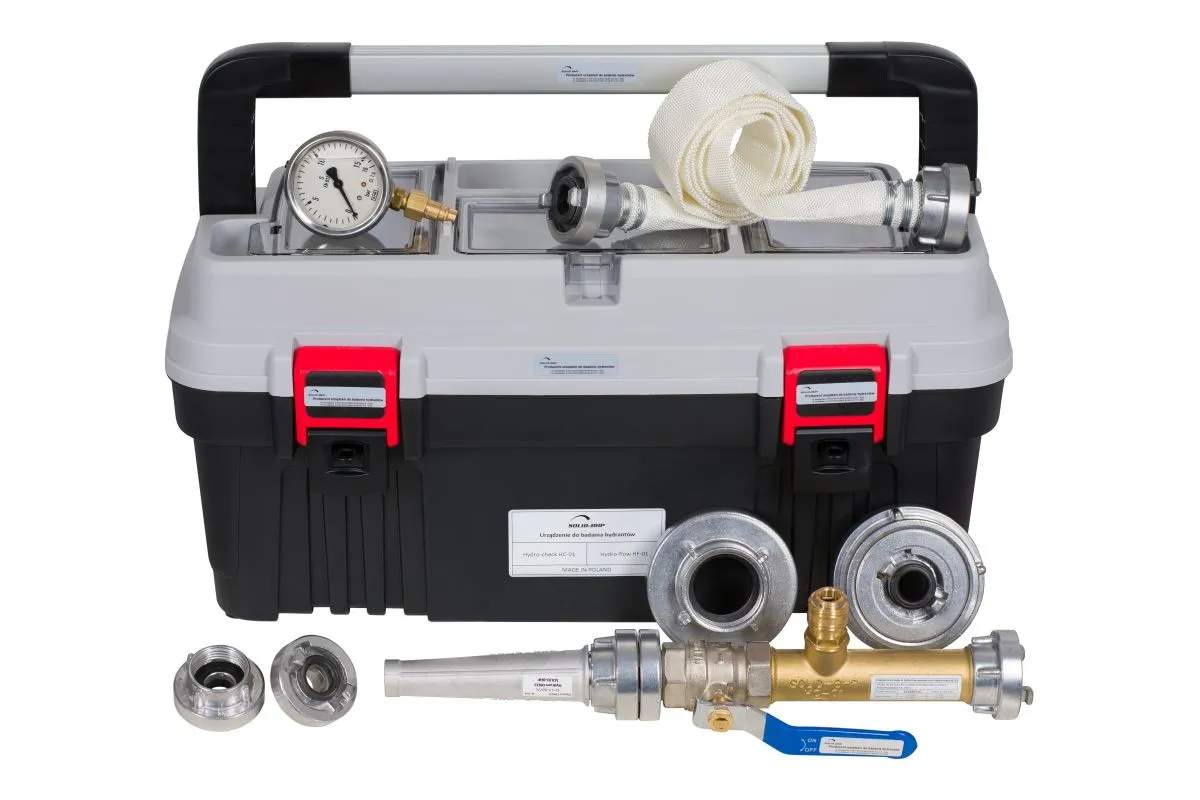

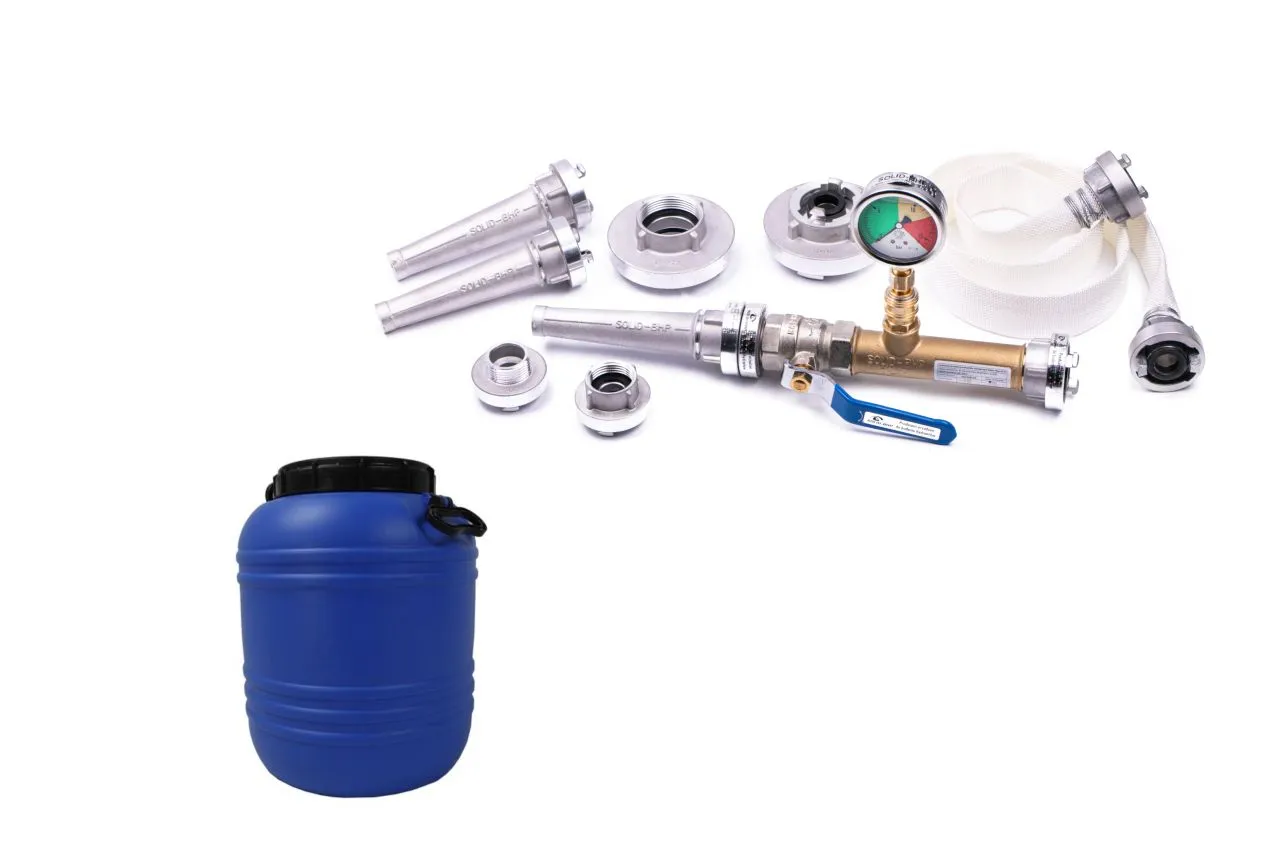

Zawartość zestawu Hydro-Check HC-02

W skład zestawu wchodzą:

• korpus-kolektor DN25 ze stopu mosiądzu i aluminium (16 bar),

• manometr glicerynowy 0–16 bar, kl. 1,6 (EN 837-1),

• nasada aluminiowa DN25 GW (1 szt.),

• nasada aluminiowa DN25 GZ (1 szt.),

• nasada DN52 GW 1½" (2 szt.),

• przełącznik 25/52 (1 szt.),

• wąż płasko składany, powlekany, długość ok. 1,4 m,

• komplet dysz pomiarowych:

  • DN9 K42 – 1,0 dm³/s

  • DN12 K64 – 1,5 dm³/s

  • multiFLOW DN13:

    • K45 – 1,06 dm³/s

    • K85 – 2,0 dm³/s

    • K106 – 2,5 dm³/s

• beczka na wodę 50 L,

• skrzynka transportowa,

• instrukcja obsługi,

• deklaracja producenta,

• Świadectwo Kontroli Metrologicznej,

• karta wydajności dysz pomiarowych,

• certyfikat autoryzacji.

Parametry wydajności (kalibracja)

Układ pomiarowy HC-02 został skalibrowany dla ciśnienia nominalnego
0,2 MPa (2 bary) i generuje następujące wydajności:

• DN9 K42 → 1,0 dm³/s

• DN12 K64 → 1,5 dm³/s

• multiFLOW DN13 K45 → 1,06 dm³/s

• multiFLOW DN13 K85 → 2,0 dm³/s

• multiFLOW DN13 K106 → 2,5 dm³/s

🔧 Sugerowane akcesoria dodatkowe (płatne)

• FLOW TEST FT-01

• FLOW TEST FT-02

• FLOW TEST FT-03

• webFLOW – aplikacja webowa do zarządzania pomiarami, raportami i lokalizacją

• FLOW CLOUD – platforma chmurowa do agregacji i analizy wyników

• FT-GEO – moduł GPS / geolokalizacji

• FT-IoT – moduł komunikacji IoT

• aplikacja smartSOLID – mobilna aplikacja do obsługi urządzeń

• moduł smartSOLID z manometrem Bluetooth – bezprzewodowy pomiar ciśnienia

• program komputerowy Hydroserwis – narzędzie PC do analizy danych i generowania raportów

Gwarancja i pochodzenie

• Gwarancja producenta: 36 miesięcy

• Produkt projektowany i produkowany w Polsce 🇵🇱

 ATEST PZH NARODOWEGO INSTYTUTU ZDROWIA PUBLICZNEGO
