Urządzenie do badania hydrantów wewnętrznych Hydro-check HC-01 - tester hydrantów wewnętrznych, HYDRO-TESTER hydrantów wewnętrznych.

Profesjonalny i atestowany zestaw do badania hydrantów wewnętrznych

Urządzenie przeznaczone do pomiaru ciśnienia i wydajności hydrantów wewnętrznych DN 25, DN 33 oraz DN 52 i ZH 52. Urządzenie wykonane jest z wysokiej jakości materiałów odpornych wodą oraz wysokie ciśnienie. Zestaw do badania hydrantów Hydro-check HC-01 jest urządzeniem, które pozwala precyzyjnie i dokładnie zbadać ciśnienie i wydajność hydrantów wewnętrznych.

Urządzenie do badania hydrantów dedykowane jest w szczególności do: serwisowania hydrantów, sprawdzania wydajności i ciśnienia w hydrantach wewnętrznych podczas okresowych  przeglądów hydrantów oraz w badaniach odbiorowych wydajności hydrantów wewnętrznych w obiektach przekazywanych do użytkowania.

Urządzenie do badania hydrantów wewnętrznych wyposażone jest w wysokiej klasy dysze pomiarowe  o przebadanych i wyznaczonych laboratoryjnie współczynnikach K oraz manometr kl. 1,6 dzięki temu pomiar wydajności i ciśnienia w badanym hydrancie wewnętrznym jest precyzyjny i dokładny.

Wartość współczynników K dysz pomiarowych jest wyznaczona i obliczona laboratoryjne dla danej konfiguracji urządzenia hydro-check HC-01, co pozwala uzyskać wyniki wydajności i ciśnienia hydrantu wewnętrznego o wysokiej dokładności.


Parametr K dyszy pomiarowej posiada udokumentowaną wartość w postaci dokumentacji wydanej przez wydanej przez LABORATORIUM INSTYTUTU INŻYNIERII CIEPLNEJ I PROCESOWEJ WYDZIAŁU MECHANICZNEGO POLITECHNIKI KRAKOWSKIEJ.

Stosowane dysza pomiarowa multiFLOW oraz korpusy-kolektory pomiarowe produkowane są w naszych odlewniach z zachowaniem wysokiej dokładności wymiarów i kształtów. Dysze pomiarowe produkowane przez naszą firmę wytwarzane są zgodnie z normą ISO 2768-1 oraz w klasie tolerancji m.

Urządzenie HC-01 pozwala wykonać pomiar wydajności i ciśnienia hydrantu wewnętrznego w oparciu o normy PN-EN 671-1:2012, 671-3:2002, 671-2:2012 i PN-B-02865:1997 oraz Rozporządzenia Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów.

Urządzenie do badania hydrantów wewnętrznych Hydro-check HC-01 zostało zarejestrowane w URZĘDZIE PATENTOWYM RP oraz posiada REKOMENDACJE STOWARZYSZENIA POŻARNIKÓW POLSKICH.

Stosowany w zestawie do badania hydrantów manometr posiada udokumentowaną poprawność wyniku w postaci następującej dokumentacji:

- świadectwo wzorcowania manometru PCA/GUM wydane przez Laboratorium SOLID-BHP lab,

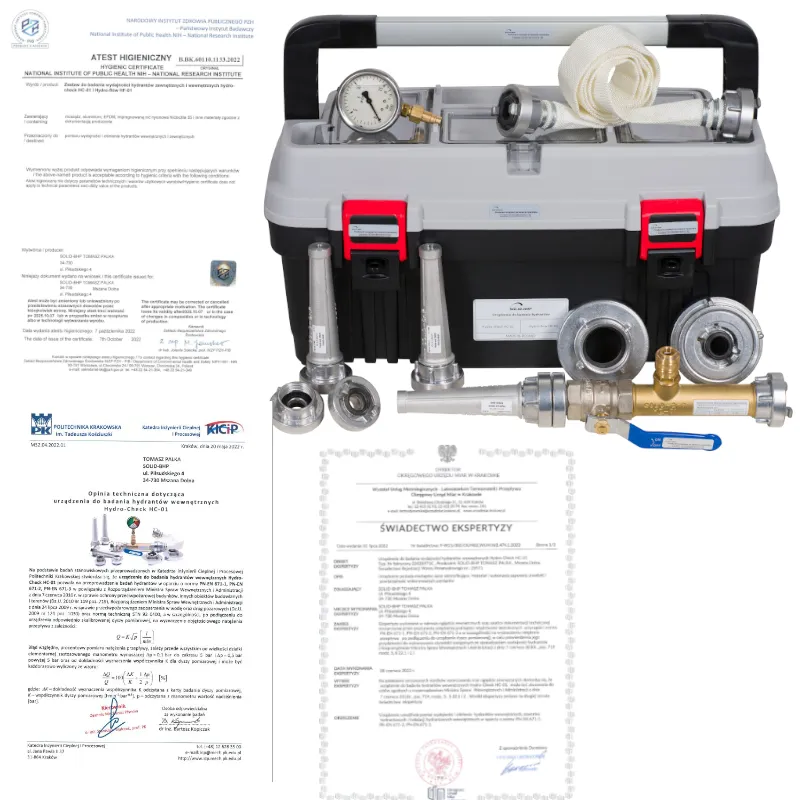

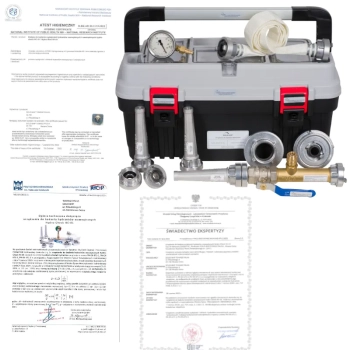

Zawartość opakowania - Urządzenie do badania hydrantów wewnętrznych Hydro-check HC-01:

• korpus-kolektor DN25 ze stopu  z mosiądzu i aluminium odporny na ciśnienie 16 bar,
• manometr z rurką Bourdona  0-16 bar, kl. 1,6 - przyłącz dolny, konstrukcja EN 837-1 (1 szt.),
• nasada aluminiowa DN25 GW (1 szt.),
• nasada aluminiowa DN 25 GZ ( 1 szt.),
• wąż płasko składany powlekany z zewnątrz, dodatkowo z wzmocniona wkładka osłonowa wewnątrz, kolor pomarańczowy lub biały (brak możliwości wyboru), długość ok. 1,4 m,
• przełączniki 25/52 (1 szt.),
• Komplet wzorcowanych dysz pomiarowych do hydrantów wewnętrznych: Dysza DN9 K42 dm³/s, Dysza DN12 K64 1.5 dm³/s, Dysza multiFLOW DN13 K106 2.5 dm³/s, K85 2.0 dm³/s, K45 dm³/s,
• nasada DN52 GW 1 1/2 cala ( 1 szt.),
• instrukcja obsługi urządzenia,
• karta wydajności dysz pomiarowych,
• deklaracja producenta,
• świadectwo wzorcowania manometru PCA/GUM,
• certyfikat autoryzacji,
• ŚWIADECTWO WZORCOWANIA,
• opinia techniczna Politechniki Krakowskiej,
• świadectwo ekspertyzy GUM,
• świadectwo ekspertyzy CENTRALNEGO LABORATORIUM URZĘDU DOZORU TECHNICZNEGO,
• atest PZH,
• skrzynka na urządzenie.

 Sugerowane akcesoria dodatkowe (płatne dodatkowo):
- elektroniczny tester hydrantów FLOW TEST FT-01
- elektroniczny tester hydrantów FLOW TEST FT-02


- osłona gumowa manometru,
- aplikacja smartSOLID,
- moduł smartSOLID z manometrem bluetooth,
- program komputerowy hydroserwis.

Urządzenie posiada opinie techniczną LABORATORIUM INSTYTUTU INŻYNIERII CIEPLNEJ I PROCESOWEJ WYDZIAŁU MECHANICZNEGO POLITECHNIKI KRAKOWSKIEJ.

Urządzenie do badania hydrantów wewnętrznych Hydro-check HC-01 objęte jest 36 miesięczną gwarancją Producenta.



Układ pomiarowy HC-01 jest tak zaprojektowany i skalibrowany, że dla zastosowanych dysz pomiarowych  przy ciśnieniu nominalnym 0,2 MPa (2 bary) generuje następujące wydajności Q:

Dysza pomiarowa DN9 K42 -1.0 dm3/s,
Dysza pomiarowa multiFLOW DN13 K45 -1.06 dm3/s,
Dysza pomiarowa DN12 K64 -1.5 dm3/s,
Dysza pomiarowa multiFLOW DN13  K85 -2.0 dm3/s,
Dysza pomiarowa multiFLOW DN13 K106 -2.5 dm3/s.

Urządzenie, zestaw do badania hydrantów wewnętrznych HC-01 pozwala wykonać pomiar wydajności i ciśnienia hydrantu wewnętrznego w oparciu o normy PN-EN 671-1:2012, 671-3:2002, 671-2:2012 i PN-B-02865:1997 oraz Rozporządzenia Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów.

Na prezentowany sprzęt pomiarowy Hydro-check HC-01 nie jest wymagany certyfikat CNBOP, gdyż jest to urządzenie pomiarowe, a nie podręczny sprzęt gaśniczy.

Podstawa prawna:
1. Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 20 czerwca 2007 r. w sprawie wykazu wyrobów służących zapewnieniu bezpieczeństwa publicznego lub ochronie zdrowia i życia oraz mienia, a także zasad wydawania dopuszczenia tych wyrobów do użytkowania.

W myśl tych przepisów wyroby służące zapewnieniu bezpieczeństwa publicznego lub ochronie życia i zdrowia wprowadzane do użytkowania w jednostkach ochrony przeciwpożarowej (tj. PSP, OSP, inne wymienione w art. 15 ustawy o ochronie przeciwpożarowej z dnia 24 sierpnia 1991 r.2 ) oraz wykorzystywane przez te jednostki do alarmowania o pożarze lub innym zagrożeniu oraz do prowadzenia działań ratowniczych, a także podręczny sprzęt gaśniczy mogą być stosowane wyłącznie po uzyskaniu dopuszczenia do użytkowania.
