Urządzenie do badania hydrantów zewnętrznych Hydro-Flow HF-01

Urządzenie do badania wydajności hydrantów  zewnętrznych Hydro-Flow HF-01 - tester hydrantów zewnętrznych, HYDRO-TESTER hydrantów zewnętrznych. Zestaw do badania hydrantów zewnętrznych.

Profesjonalny i atestowany zestaw do badania hydrantów zewnętrznych DN80, DN100, DN150

Urządzenie przeznaczone do pomiaru ciśnienia i wydajności hydrantów zewnętrznych DN80 - DN150. Urządzenie do badania hydrantów HYDRO-FLOW HF-01 wykonane jest z wysokiej jakości materiałów odpornych wodą oraz wysokie ciśnienia. Zestaw do badania hydrantów zewnętrznych Hydro-flow HF-01 jest urządzeniem, które pozwala precyzyjnie i dokładnie zbadać ciśnienie i wydajność hydrantów zewnętrznych.

Urządzenie idealnie sprawdzi się podczas pomiaru ciśnienia i wydajności w przeglądach okresowych hydrantów czy w badaniach odbiorowych wydajności hydrantów zewnętrznych w instalacjach hydrantowych przekazywanych do użytkowania.


Urządzenie do badania hydrantów zewnętrznych wyposażone jest w wysokiej klasy dokładności dysze pomiarowe o przebadanym i wyznaczonym laboratoryjnie współczynniku K oraz manometr kl. 1,6 dzięki temu pomiar wydajności i ciśnienia w badanym hydrancie zewnętrznym jest precyzyjny i dokładny.


Stosowane dysze pomiarowe oraz korpus-kolektory pomiarowe produkowane są w naszych odlewniach z zachowaniem wysokiej dokładności wymiarów i kształtów. Dysze pomiarowe produkowane przez naszą firmę wytwarzane są zgodnie z normą ISO 2768-1 oraz w klasie tolerancji m.

Wartość współczynnika K dyszy pomiarowej jest wyznaczona i obliczona laboratoryjne dla danej konfiguracji urządzenia Hydro-flow HF-01, co pozwala uzyskać wyniki wydajności i ciśnienia hydrantu zewnętrznego o wysokiej dokładności.

Współczynnik przepływu K dyszy pomiarowej posiada udokumentowaną wartość w postaci dokumentacji wydanej przez LABORATORIUM INSTYTUTU INŻYNIERII CIEPLNEJ I PROCESOWEJ WYDZIAŁU MECHANICZNEGO POLITECHNIKI KRAKOWSKIEJ.

Urządzenie do badania hydrantów zewnętrznych pozwala wykonać pomiar wydajności i ciśnienia hydrantu zewnętrznego w oparciu o normy PN-EN 671-1:2012, 671-3:2002, 671-2:2012 i PN-B-02865:1997 oraz o Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 24 lipca 2009 r. w sprawie przeciwpożarowego zaopatrzenia w wodę oraz dróg pożarowych.

Urządzenie do badania hydrantów zewnętrznych Hydro-flow HF-01 zostało zarejestrowane w URZĘDZIE PATENTOWYM RP oraz posiada REKOMENDACJE STOWARZYSZENIA POŻARNIKÓW POLSKICH.

Stosowany w zestawie do badania hydrantów manometr o klasie dokładności kl. 1,6 posiada udokumentowaną poprawność wyniku w postaci następującej dokumentacji:

- świadectwo wzorcowania manometru PCA/GUM wydane przez Laboratorium SOLID-BHP lab.

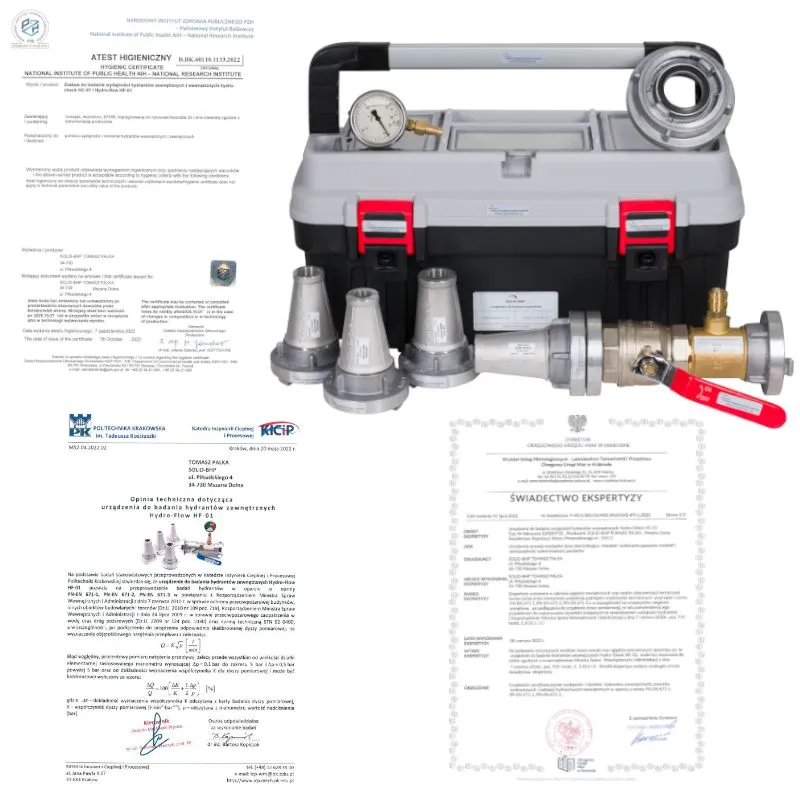

Zawartość opakowania - Urządzenie do badania hydrantów zewnętrznych Hydro-flow HF-01:

• korpus-kolektor DN52 ze stopu  z mosiądzu i aluminium odporny na ciśnienie 16 bar,
• manometr z rurką Bourdona  0-16 bar, kl. 1,6 - przyłącz dolny, konstrukcja EN 837-1 (1 szt.),
• manometr cyfrowy - opcja dodatkowo płatna dostępna w akcesoriach dodatkowych,
• moduł smartSOLID z aplikacją - opcja dodatkowo płatna dostępna w akcesoriach dodatkowych,
• przełączniki 75/52 (1 szt.),
• 4 sztuki - wzorcowane dysze pomiarowe DN21 Q= 5 dm³/s, DN25 Q= 10 dm³/s, DN30 Q= 15 dm³/s, DN34 Q= 20dm³/s.
• instrukcja obsługi urządzenia,
• karta wydajności dysz pomiarowych,
• deklaracja producenta,
• świadectwo wzorcowania manometru PCA/GUM,
• świadectwo sprawdzenia manometru wydane przez producenta urządzenia Hydro-flow HF-01,
• opinia techniczna Politechniki Krakowskiej,

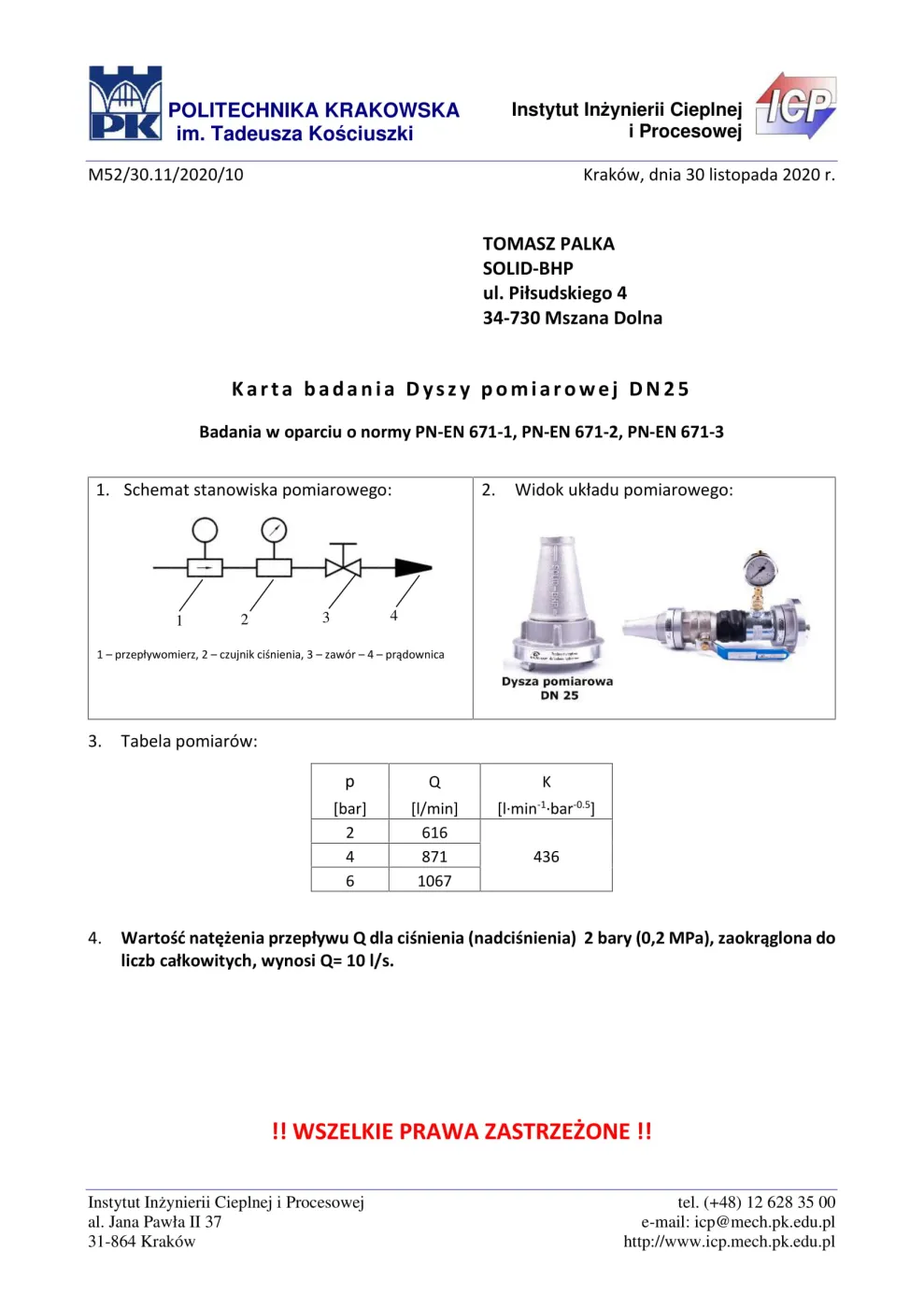

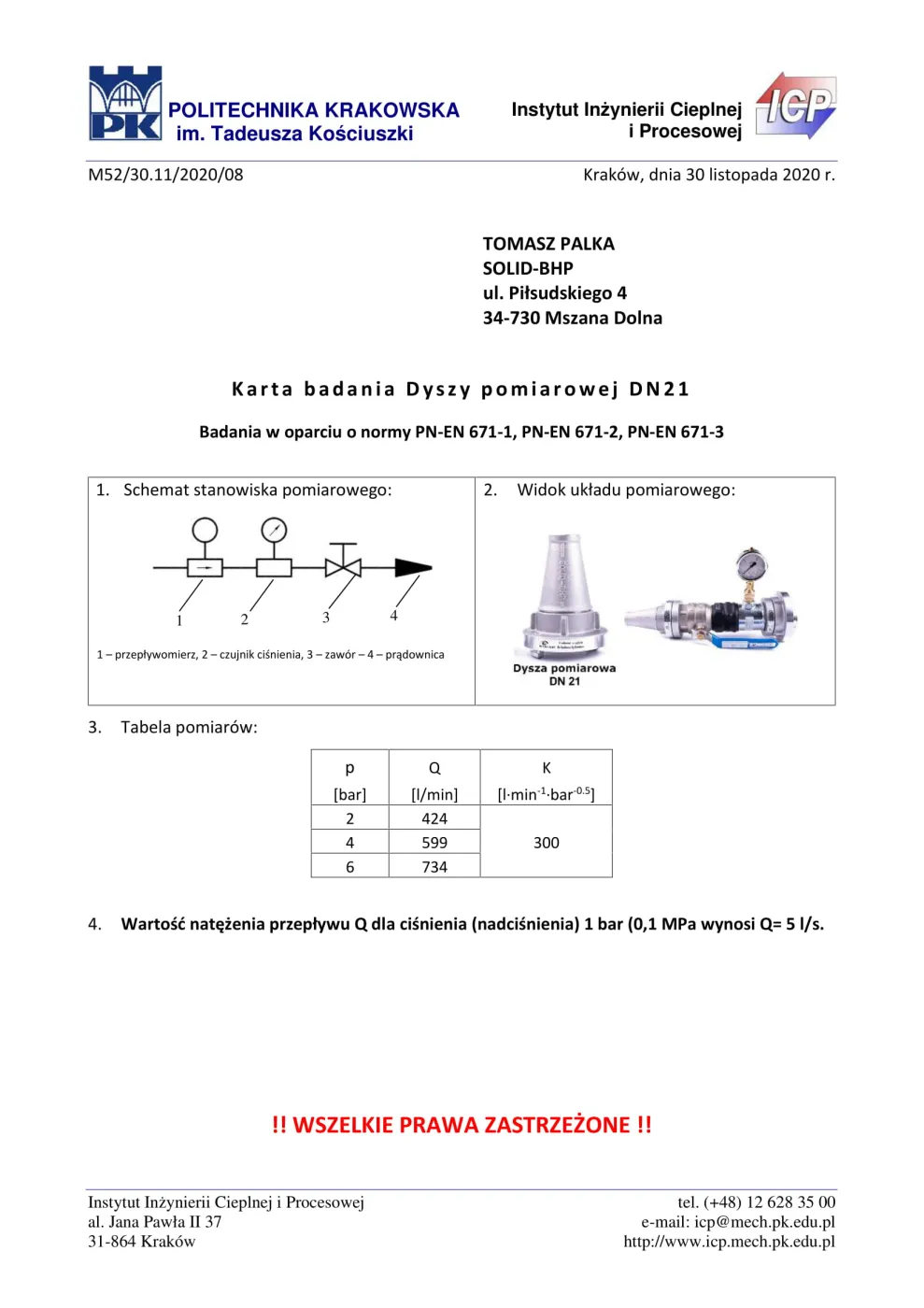

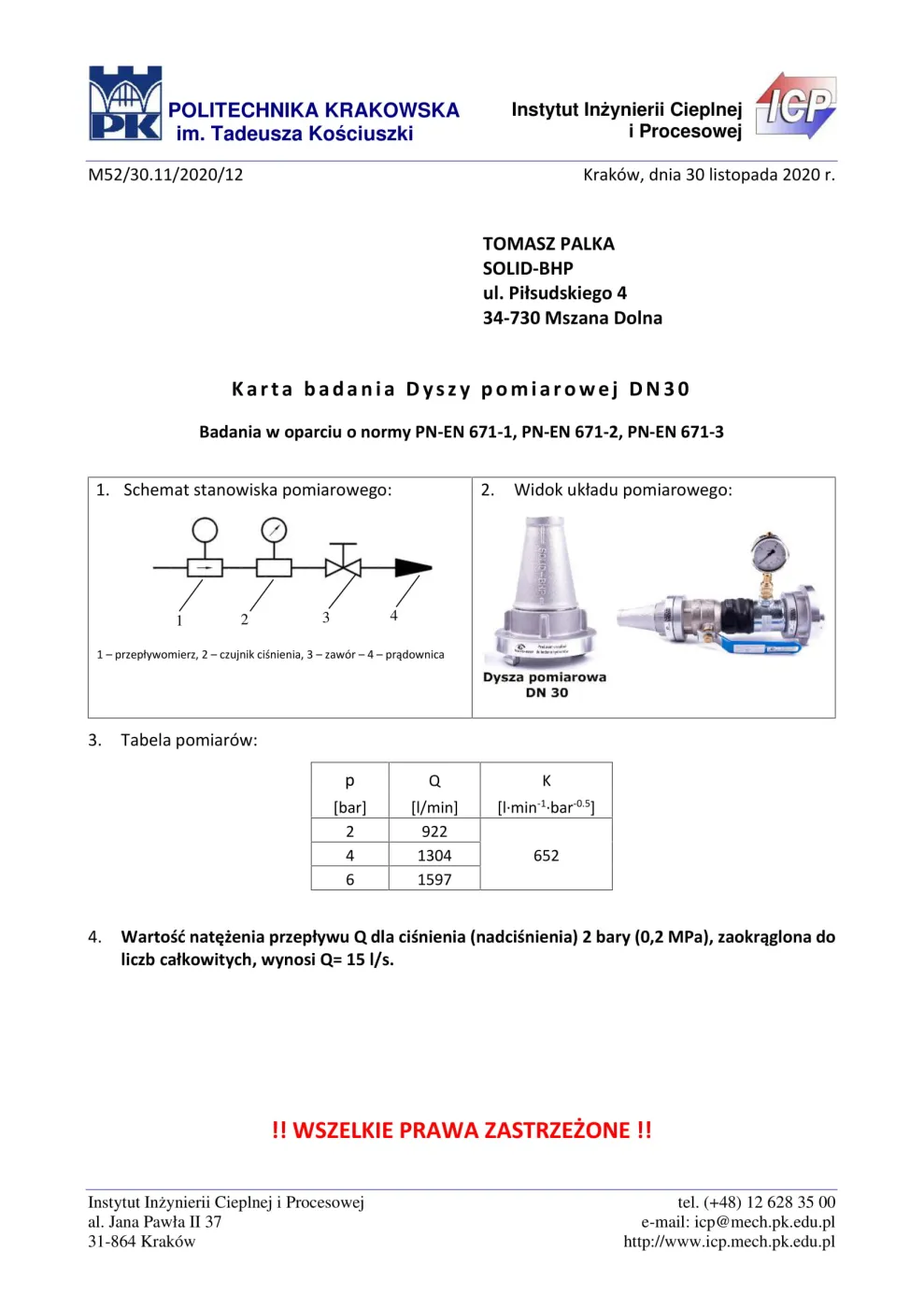

• karty badania dysz pomiarowych wydanych przez Politechnikę Krakowską,
• świadectwo ekspertyzy GUM,
• świadectwo ekspertyzy CENTRALNEGO LABORATORIUM URZĘDU DOZORU TECHNICZNEGO,
• ŚWIADECTWO WZORCOWANIA,
• atest PZH,
• certyfikat autoryzacji,
• skrzynka na urządzenie.

 Sugerowane akcesoria dodatkowe (płatne dodatkowo):
- osłona gumowa manometru,
elektroniczny tester hydrantów FLOW TEST FT-01
- elektroniczny tester hydrantów FLOW TEST FT-02
- -elektroniczny tester hydrantów FLOW TEST FT-03

- aplikacja smartSOLID,
- moduł smartSOLID z manometrem bluetooth,
- program komputerowy hydroserwis.

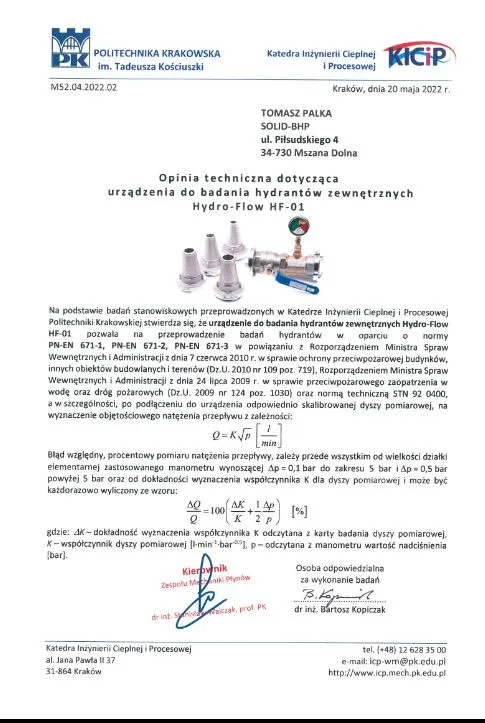

Urządzenie posiada opinie techniczną LABORATORIUM INSTYTUTU INŻYNIERII CIEPLNEJ I PROCESOWEJ WYDZIAŁU MECHANICZNEGO POLITECHNIKI KRAKOWSKIEJ.

Urządzenie do badania hydrantów zewnętrznych Hydro-flow HF-01 objęte jest 36 miesięczną gwarancją Producenta.

Układ pomiarowy HF-01 jest tak skalibrowany, że dla zastosowanych dysz pomiarowych przy ciśnieniu nominalnym 0,2 MPa (2 bary) generuje następujące wydajności Q:

Dysza pomiarowa DN21: 5 l/s (0.1 MPa, 1.0 bar)
Dysza pomiarowa DN25: 10 l/s
Dysza pomiarowa DN30: 15 l/s
Dysza pomiarowa DP34: 20 l/s

Urządzenie zestaw do badania hydrantów pozwala wykonać pomiar wydajności i ciśnienia hydrantu zewnętrznego w oparciu o normy PN-EN 671-1:2012, 671-3:2002, 671-2:2012 i PN-B-02865:1997 oraz o Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 24 lipca 2009 r. w sprawie przeciwpożarowego zaopatrzenia w wodę oraz dróg pożarowych.
